বায়ুমণ্ডলীয় চিলিণ্ডাৰ মৌলিক ধাৰণা:
বায়ুমণ্ডলীয় চিলিণ্ডাৰ হৈছে এনে এটা ধাতুৰ অংশ যিয়ে পিষ্টনক চিলিণ্ডাৰত ৰৈখিক পাৰস্পৰিক গতি সম্পন্ন কৰিবলৈ পথ প্ৰদৰ্শন কৰে, যাৰ পদ্ধতিয়ে চিলিণ্ডাৰ ব্লকৰ মাজেৰে সংকোচিত বায়ুৰ শক্তিক যান্ত্ৰিক শক্তিলৈ ৰূপান্তৰিত কৰে.(গেছে চিলিণ্ডাৰৰ পিষ্টনক ড্ৰাইভ কৰে)
বায়ুমণ্ডলীয় চিলিণ্ডাৰৰ প্ৰয়োগ:
-প্ৰিন্টিং (টেনচন নিয়ন্ত্ৰণ),
-সেমিকডাক্টৰ (স্পট ৱেল্ডাৰ, চিপ গ্ৰাইণ্ডিং),
-স্বয়ংক্ৰিয় নিয়ন্ত্ৰণ, ৰবটিক্স, ইত্যাদি.
বায়ুমণ্ডলীয় চিলিণ্ডাৰৰ ধৰণ:
ৰৈখিক গতি / পাৰস্পৰিক দোলনা গতি.
 |  | |

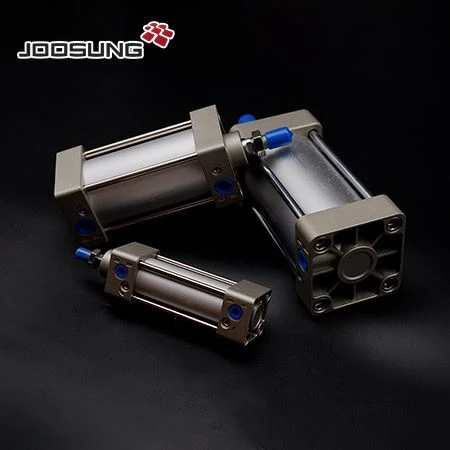

SC মানক চিলিণ্ডাৰ বায়ুমণ্ডলীয় বায়ু চিলিণ্ডাৰ, যাক এক্টিভেটৰ বুলি কোৱা হয়, এনে যন্ত্ৰ যিবোৰে সংকোচিত বায়ুক গেছৰ উৎস হিচাপে ব্যৱহাৰ কৰে আৰু হাইড্ৰলিক এক্টিভেটৰৰ পৰা পৃথক ঘূৰ্ণনীয় বা ৰৈখিক গতিৰ ৰূপৰ সৈতে গেছৰ চাপ শক্তিক যান্ত্ৰিক শক্তিলৈ ৰূপান্তৰিত কৰে, বায়ুৰ এক্টিভেটৰৰ পৰা পৃথক, বায়ু এক্টিভেটৰ অতি পৰিষ্কাৰ অপাৰেটিং কাৰণ অপাৰেটিং ফ্লুইড এটা গেছ, যিয়ে পৰিৱেশৰ সৈতে জড়িত হোৱাৰ পৰা প্ৰতিৰোধ কৰে, যিয়ে পৰিৱেশৰ সৈতে জড়িত হৈ থাকে আৰু পৰিৱেশৰ বিপৰীতমুখী কৰে।

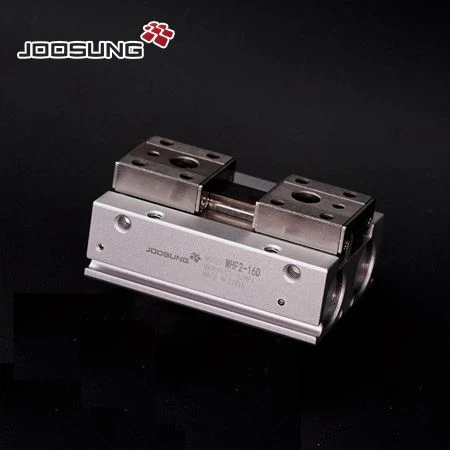

| এমএইচএফ2-20ডি2 MHF2 আঙুলিৰ চিলিণ্ডাৰ, যাক ফিংগাৰ স্লাইড, পাতল গাইড ৰেল, প্ৰিচিজন গাইড ৰেল, লোড ক্ষমতা শক্তিশালী, অধিক সংস্থাপন ফুটাৰ অৱস্থান আৰু ইনষ্টলেচন অধিক সুবিধাজনক, ক্লেম্পিং বল ভাল, চিলিণ্ডাৰ পিষ্টন ঘনিষ্ঠভাৱে সংযুক্ত.
|
বায়ুমণ্ডলীয় চিলিণ্ডাৰৰ পাৰস্পৰিক ৰৈখিক গতিক একক অভিনয় বায়ুচালিত চিলিণ্ডাৰ, ডাবল এক্টিং নিউমেটিক চিলিণ্ডাৰ, ডাইফ্ৰেম টাইপ চিলিণ্ডাৰ আৰু ইমপেক্ট চিলিণ্ডাৰ.ত ভাগ কৰিব পাৰি
একক অভিনয় বায়ুচালিত চিলিণ্ডাৰ: মাত্ৰ এটা মূৰত এটা পিষ্টন ৰড আছে. সংকোচিত বায়ুৰ এটা ফালৰ পৰা পিষ্টনক ঠেলি দিয়া হয় যাতে বসন্ত বা মৃত ওজনৰ উভতি অহাৰ দ্বাৰা ঠেলা বাহিৰলৈ ওলাই যায়.
ডাবল এক্টিং নিউমেটিক চিলিণ্ডাৰ: পিষ্টনৰ দুয়োফালৰ পৰা সংকোচিত বায়ু পৰ্যায়ক্ৰমে চলায়, তাৰ পিছত ই এটা বা দুয়োটা দিশতে বল আউটপুট কৰে.
ডায়েফ্ৰাম চিলিণ্ডাৰ: পিষ্টনৰ পৰিৱৰ্তে ডায়েফ্ৰামে মাত্ৰ এটা দিশত বল উৎপন্ন কৰে আৰু এটা বসন্তৰ সৈতে ঘূৰাই দিয়া হয়.ইয়াৰ ছীলিং পাৰফৰমেন্স ভাল, কিন্তু ভ্ৰমণ চুটি.
ইমপেক্ট চিলিণ্ডাৰ: এইটো এটা নতুন প্ৰকাৰৰ উপাদান যিয়ে সংকোচিত বায়ুৰ চাপক তীব্ৰ গতিৰে পিষ্টনৰ গতিশক্তিলৈ ৰূপান্তৰিত কৰে (10 ~ 20 m/s).

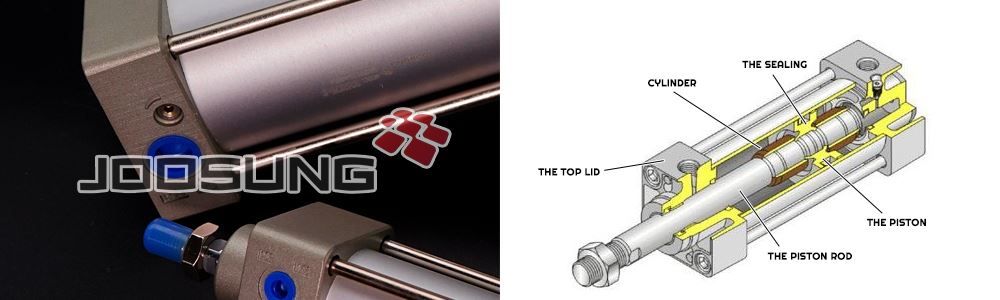

বায়ুমণ্ডলীয় চিলিণ্ডাৰৰ গঠন:
-চিলিণ্ডাৰ
চিলিণ্ডাৰৰ ভিতৰৰ ব্যাসে চিলিণ্ডাৰৰ আউটপুট বলক প্ৰতিনিধিত্ব কৰে.পিষ্টনটোৱে চিলিণ্ডাৰত মসৃণভাৱে পাৰস্পৰিকভাৱে পাৰস্পৰিকভাৱে পাৰস্পৰিকভাৱে পাৰস্পৰিকভাৱে পাৰস্পৰিকভাৱে পাৰস্পৰিকভাৱে পাৰস্পৰিকভাৱে পাৰস্পৰিকভাৱে প্ৰতিদান দিব লাগে, আৰু চিলিণ্ডাৰৰ ভিতৰৰ পৃষ্ঠৰ পৃষ্ঠৰ ৰুক্ষতা RA0.8μ ত উপনীত হ’ব লাগে।
জুছুং বায়ুচালিত চিলিণ্ডাৰ (CM2 ধৰণৰ) দুমুখীয়া ছিলিং লাভ কৰিবলৈ নিজাকৈ ছীলিং সংমিশ্ৰণ আছে. কোনো বাদাম নাই আৰু পিষ্টন ৰডৰ সৈতে চাপৰ ৰিভেটিংৰ দ্বাৰা সংযুক্ত কৰা হৈছে.
-ওপৰৰ ঢাকনি
'এণ্ড কভাৰ'ত এটা ইনলেট আৰু এক্সজেষ্ট প'ৰ্টৰ ব্যৱস্থা কৰা হৈছে, আৰু কিছুমানক শেষৰ আৱৰণত এটা বাফাৰ মেকানিজমৰ ব্যৱস্থা কৰা হৈছে.ৰডৰ কাষৰ শেষৰ কভাৰটো এটা ছিলিং ৰিং আৰু এটা ডাষ্টপ্ৰুফ ৰিংৰ ব্যৱস্থা কৰা হৈছে যাতে পিষ্টন ৰডৰ পৰা বায়ু লিকেজ ৰোধ কৰিব পৰা যায় আৰু বাহ্যিক ধূলিৰ পৰা চিলিণ্ডাৰত মিহলি হোৱা ৰোধ কৰিব নোৱাৰে। পিষ্টন ৰড, পিষ্টন ৰডটো টানিলে তললৈ যোৱা বেণ্ডিং কমাই দিয়ক, আৰু চিলিণ্ডাৰৰ সেৱা জীৱনকাল বৃদ্ধি কৰক.গাইড স্লীভবোৰ সাধাৰণতে চিণ্টাৰ কৰা তেলযুক্ত মিশ্ৰণ আৰু আগলৈ টিপযুক্ত তামৰ ঢালাইৰ পৰা তৈয়াৰ কৰা হয়.মাইক্ৰ'চাইলিণ্ডাৰবোৰ পিতলৰ পৰা তৈয়াৰ কৰা হয়.
-পিষ্টন
পিষ্টন চিলিণ্ডাৰত চাপৰ ফিটিং.পিষ্টনৰ বাওঁ আৰু সোঁ কক্ষসমূহক ইটোৱে সিটোক চেনেল কৰাৰ পৰা ৰক্ষা কৰিবলৈ, পিষ্টন ছিলিং আঙঠি এটা প্ৰদান কৰা হয়.পিষ্টনৰ ওপৰত থকা পৰিধান আঙঠিটোৱে চিলিণ্ডাৰৰ দিশ উন্নত কৰিব পাৰে, পিষ্টন ছিলিং আঙঠিৰ পৰিধান হ্ৰাস কৰিব পাৰে। কৃত্ৰিম ৰেজিন আৰু অন্যান্য পদাৰ্থ.পিষ্টনৰ প্ৰস্থ ছিলিং আঙঠিৰ আকাৰ আৰু স্লাইডিং অংশৰ প্ৰয়োজনীয় দৈৰ্ঘ্যৰ দ্বাৰা নিৰ্ধাৰণ কৰা হয়.যদি স্লাইডিং অংশটো অতি চুটি হয়, তেন্তে আগতীয়াকৈ পৰিধান আৰু জামৰ সৃষ্টি কৰাটো সহজ.সাধাৰণ এলুমিনিয়াম মিশ্ৰণ আৰু কাষ্ট লোহাৰ পৰা তৈয়াৰ কৰা হয়, আৰু সৰু চিলিণ্ডাৰৰ পিষ্টনটো নিৰ্মাণ কৰা হয়।
-পিষ্টন ৰড
চিলিণ্ডাৰত পিষ্টন ৰড হৈছে আটাইতকৈ গুৰুত্বপূৰ্ণ বেয়াৰিং অংশ, যিটো কাৰ্বন ষ্টীলত পৃষ্ঠৰ হাৰ্ড ক্ৰ'মিয়াম প্লেটেড বা জাৰণ ৰোধ কৰিবলৈ ষ্টেইনলেছ ষ্টীল ব্যৱহাৰ কৰা হয়, যাতে ছীলৰ পৰিধান প্ৰতিৰোধ ক্ষমতা উন্নত কৰিব পৰা যায়.
-চিলিং
উপাদানৰ ছিলৰ ঘূৰ্ণনীয় বা পাৰস্পৰিক গতিবিধিক গতিশীল ছিল বোলা হয়, আৰু ইয়াৰ স্থায়ী অংশক ষ্টেটিক ছিল. বোলা হয়।
-লুব্ৰিকেচন
বায়ুমণ্ডলীয় চিলিণ্ডাৰৰ অধিকাংশই পিষ্টন লুব্ৰিকেট কৰিবলৈ সংকোচিত বায়ুত তেলৰ কুঁৱলীৰ সৈতে কাম কৰে, আৰু অন্যান্যক মুক্ত লুব্ৰিকেচন চিলিণ্ডাৰ হিচাপে কোৱা হয়. জুছুঙৰ বায়ুচালিত চিলিণ্ডাৰৰ বাবে f.r.l ৰ বাবে চিলিণ্ডাৰবোৰত তেল লুব্ৰিকেটিং কৰা.
