বায়ুচালিত দিশ নিয়ন্ত্ৰণৰ মূলবায়ুচালিত ছ’লেন’ইড ভালভ"থ্ৰু" আৰু "পজিচন"ৰ সংমিশ্ৰণত থাকে: ভালভ কোৰৰ কামৰ অৱস্থানে "কিমান অৱস্থান" নিৰ্ধাৰণ কৰে, আৰু আন্তঃপৃষ্ঠৰ সংখ্যাই "কিমান থ্ৰু" নিৰ্ধাৰণ কৰে। পাইপলাইন চুইচিং ভালভ কোৰৰ বিচ্যুতিৰ দ্বাৰা সম্ভৱ হয়, আৰু ইয়াৰ কামৰ অৱস্থা গ্ৰাফিক চিহ্নৰ দ্বাৰা দৃশ্যমানভাৱে উপস্থাপন কৰা হয়।
01
বায়ুচালিত দিশগত নিয়ন্ত্ৰণ ছ’লেন’ইড ভালভৰ মূল ধাৰণা
"থ্ৰু" আৰু "পজিচন" হৈছে বায়ুচালিত দিশগত নিয়ন্ত্ৰণ ছ'লেন'ইড ভালভৰ মূল ধাৰণা। "থ্ৰু" আৰু "পজিচন"ৰ বিভিন্ন সংমিশ্ৰণে বিভিন্ন ধৰণৰ বায়ুচালিত দিশ নিয়ন্ত্ৰণ ছ'লেন'ইড ভালভ গঠন কৰে। আমি প্ৰায়ে কোৱা "দুটা-পজিচন ভালভ" আৰু "তিনি-পজিচন ভালভ"ৰ অৰ্থ হ'ল দিশগত নিয়ন্ত্ৰণ ভালভৰ ভালভ কোৰৰ দুটা বা তিনিটা বেলেগ বেলেগ কামৰ অৱস্থান থাকে। "দু-পথ ভালভ", "তিনি-পথ ভালভ" আৰু "চাৰি-পথ ভালভ" য়ে দিশ নিয়ন্ত্ৰণ ভালভৰ ভালভৰ দেহৰ দুটা, তিনিটা বা চাৰিটা আন্তঃপৃষ্ঠক বুজায় যিবোৰে ইটোৱে সিটোৰ সৈতে যোগাযোগ নকৰে কিন্তু ব্যৱস্থাটোৰ বিভিন্ন তেল পাইপ বা বায়ু পাইপৰ সৈতে সংযোগ কৰিব পাৰি। এই আন্তঃপৃষ্ঠসমূহৰ মাজত ভালভৰ কোৰৰ বিচ্যুতি আৰু ভালভ পৰ্ট খোলা আৰু বন্ধ কৰাৰ জৰিয়তেহে যোগাযোগ সম্ভৱ হ’ব পাৰে।
Youdaoplaceholder0 "যোগাযোগ" আৰু "অৱস্থান"ৰ সংজ্ঞা।
এটা ভালভৰ কিমান কামৰ অৱস্থা আছে সেইটো বুজিবলৈ আমি মাত্ৰ চাব লাগিব যে ইয়াৰ কিমান ভিন্ন কামৰ অৱস্থা আছে, অৰ্থাৎ "কেইবাটাও অৱস্থান"। চিত্ৰত বৰ্গটোৱে ভালভৰ দেহটোক প্ৰতিনিধিত্ব কৰে আৰু ইয়াৰ ভিতৰৰ কাঁড় বা T-ৰেখাই তেল বা গেছৰ সংযোগৰ অৱস্থা সূচায়। ইফালে বৰ্গটোৰ ওপৰত থকা বিন্দুৰ সংখ্যাই (কাঁড় ৰেখা আৰু টি ৰেখাই ছেদ কৰা বিন্দুবোৰ) ভালভটোৰ "পাছৰ সংখ্যা" নিৰ্ধাৰণ কৰে।

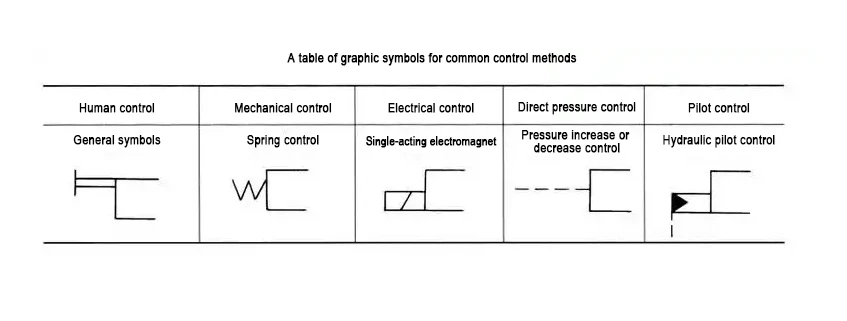

গ্ৰাফিক চিহ্নৰ ভূমিকা আৰু বিশ্লেষণ
ইয়াৰ উপৰিও বায়ুমণ্ডলীয় দিশ নিয়ন্ত্ৰণ ছ’লেন’ইড ভালভৰ কামৰ নীতি আৰু অৱস্থা বুজিবলৈও গ্রাফিক চিম্বলে উল্লেখযোগ্য ভূমিকা পালন কৰে। চিহ্নসমূহৰ বাকচসমূহে ভালভৰ কামৰ অৱস্থান সূচায়, বাকচসমূহৰ ভিতৰৰ কাঁড় চিহ্নসমূহে তেল বৰ্তনীৰ সংযুক্ত অৱস্থা সূচায়, আনহাতে "┻" বা "┳" চিহ্নসমূহে এই পথটোৰ বিচ্ছিন্ন অৱস্থা সূচায়। ইফালে, বাকচৰ বাহিৰৰ সৈতে সংযুক্ত আন্তঃপৃষ্ঠৰ সংখ্যাই ভালভৰ "পথৰ সংখ্যা"ক প্ৰতিনিধিত্ব কৰে। ব্যৱস্থাৰ ডায়াগ্ৰামত তেল বৰ্তনী বা গেছ বৰ্তনীটো সাধাৰণতে দিশগত নিয়ন্ত্ৰণ ভালভৰ স্বাভাৱিক অৱস্থানৰ সৈতে সংযুক্ত কৰা হয়, যিটো অবিকল্পিত অৱস্থান যেতিয়া ভালভৰ কোৰটো বাহ্যিক বলৰ আওতাত নপৰে। তিনিটা-অৱস্থানৰ ভালভৰ বাবে, গ্ৰাফিক চিহ্নত মধ্যমা হৈছে স্বাভাৱিক অৱস্থান। স্প্ৰিং ৰিটাৰ্ণ ব্যৱহাৰ কৰা দুটা-অৱস্থানৰ ভালভৰ বাবে, ইয়াৰ স্বাভাৱিক অৱস্থান স্প্ৰিংৰ বাকচৰ ভিতৰত পেচেজ অৱস্থাৰ ওচৰত থাকে।
ওপৰত বায়ুচালিত দিশগত নিয়ন্ত্ৰণ ছ'লেন'ইড ভালভৰ বিষয়বস্তুৰ "থ্ৰু" আৰু "অৱস্থান"ৰ বিশদ বিশ্লেষণ দিয়া হৈছে। অধিক সম্পৰ্কীয় তথ্য জানিবলৈ চাওকhttps://www.joosungauto.com/ ৰ দ্বাৰা প্ৰকাশিত.
