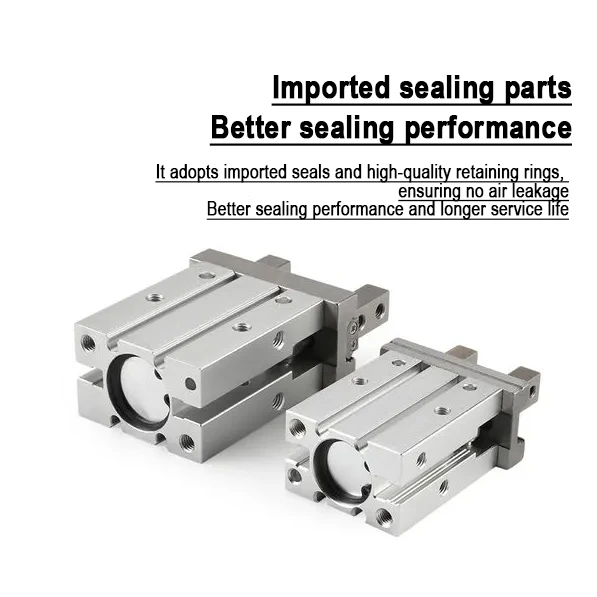

দ্য...বায়ুচালিত গ্ৰীপাৰবায়ুচালিত চিলিণ্ডাৰ, যাক আঙুলি বুলিও কোৱা হয় বায়ুচালিত চিলিণ্ডাৰ, বায়ুচালিত আঙুলি আদি বৰ্তমান বহুলভাৱে ব্যৱহাৰ কৰা হয়। গতিকে, গ্ৰীপাৰ নিউমেটিক চিলিণ্ডাৰৰ কামৰ নীতি কি? গ্ৰীপাৰৰ গাঁথনিগত সুবিধাসমূহ কি কি নিউমেটিক চিলিণ্ডাৰ? এতিয়া আমাৰ বন্ধু-বান্ধৱীৰ বাবে এই দিশটোৰ বিষয়ে বিতং আলোচনা কৰা যাওক।
গ্ৰীপাৰৰ কামৰ নীতি বায়ুচালিত চিলিণ্ডাৰ আৰু ইয়াৰ গাঁথনিগত সুবিধা
বায়ুচালিত গ্ৰীপাৰৰ সুবিধাসমূহ হ'ল "ফ্লেট, পাতল আৰু সুক্ষ্ম, উচ্চ-শক্তিৰ ক্লেম্পিং প্লেটৰ সৈতে, বহু{1}}পক্ষীয় স্থিৰকৰণ আৰু চুম্বকত নিৰ্মিত।
গ্ৰীপাৰ নিউমেটিক চিলিণ্ডাৰৰ কামৰ নীতি হ’ল পাতল নিউমেটিক চিলিণ্ডাৰৰ দেহ ব্যৱহাৰ কৰা। গ্ৰীপাৰ প্লেট আৰু স্লাইডিং ৰড স্থাপন কৰিবলৈ শৰীৰত পজিচনিং পিনৰ ফুটা মেচিনেৰে তৈয়াৰ কৰা হয়। যেতিয়া পিষ্টন ৰডক সংকোচিত বায়ুৰ দ্বাৰা ওপৰলৈ বা তললৈ ঠেলি দিয়া হয়, তেতিয়া গ্ৰীপাৰ প্লেট বা স্লাইডিং ৰডে পিষ্টন ৰডৰ ওপৰৰ মূৰত থকা স্লাইডিং পিনৰ জৰিয়তে খোলা, বন্ধ কৰা আৰু খোলাৰ ক্ৰিয়া কৰে।
গাঁথনিগত সুবিধা
১) মূল দেহটো সমতল, পাতল, কম্পেক্ট আৰু কম ঠাই লয়। ই ব্যৱহাৰকাৰীসকলে সংস্থাপন কৰাৰ সময়ত নিৰ্ব্বাচন কৰিবলে একাধিক সমাধান পদ্ধতি সংৰক্ষণ কৰে ।
ক্লেম্পিং পদ্ধতি দুটা। ব্যৱহাৰকাৰীয়ে তেওঁলোকৰ প্ৰয়োজন অনুসৰি যিকোনো এটা ফৰ্ম বাছি ল’ব পাৰে আৰু ক্লেম্পিং ফিক্সচাৰ স্থাপন কৰিব পাৰে।
সমান্তৰাল গ্ৰীপাৰৰ কামৰ নীতি বায়ুচালিত চিলিণ্ডাৰ
পিষ্টনে গতিশীল বস্তুটোক বায়ুচালিত চিলিণ্ডাৰ ব্লকৰ বাহিৰলৈ ঠেলি দি চুম্বকীয় বলৰ জৰিয়তে সমকালীনভাৱে গতি কৰে। ইয়াৰ কামৰ নীতি: পিষ্টনত উচ্চ-শক্তিশক্তিৰ চুম্বকীয় *** চুম্বকীয় আঙঠিৰ এটা গোট স্থাপন কৰা হয়। চুম্বকীয় ক্ষেত্ৰৰ ৰেখাবোৰ পাতল-বেৰযুক্ত বায়ুচালিত চিলিণ্ডাৰৰ বেৰেলৰ মাজেৰে পাৰ হৈ বাহিৰৰ ফালে থকা আন এটা চুম্বকীয় আঙঠিৰ গোটৰ সৈতে ক্ৰিয়া কৰে। চুম্বকীয় আঙঠি দুটাৰ সমষ্টিৰ বিপৰীত চুম্বকীয় ধৰ্মৰ বাবে ইহঁতৰ চুষণ বল অতি শক্তিশালী। যেতিয়া পিষ্টনক নিউমেটিক চিলিণ্ডাৰ বেৰেলৰ ভিতৰত বায়ুৰ চাপে ঠেলি দিয়া হয়, তেতিয়া চুম্বকীয় বলৰ ক্ৰিয়াৰ অধীনত ই নিউমেটিক চিলিণ্ডাৰ বেৰেলৰ বাহিৰৰ চুম্বকীয় আঙঠিৰ হাতৰ আঁচলটোক একেলগে গতি কৰিবলৈ ঠেলি দিয়ে। বায়ুমণ্ডলীয় চিলিণ্ডাৰ পিষ্টনৰ ঠেলা চুম্বকীয় আঙঠিটোৰ চুষণ বলৰ লগত খাপ খুৱাব লাগিব।
নিউমেটিক চিলিণ্ডাৰ টিউবৰ অক্ষীয় দিশত এটা খাঁজ খোলা হয়, আৰু পিষ্টন আৰু শ্বাংজি খাঁজৰ ওপৰৰ অংশত গতি কৰে। লিকেজ ৰোধ কৰিবলৈ আৰু ধূলি প্ৰতিৰোধৰ প্ৰয়োজনীয়তা পূৰণ কৰিবলৈ, ষ্টেইনলেছ ষ্টীলৰ ছিলিং বেণ্ড আৰু ধূলি-প্ৰুফ ষ্টেইনলেছ ষ্টীলৰ বেণ্ড ব্যৱহাৰ কৰি খোলাবোৰত নিউমেটিক চিলিণ্ডাৰৰ মূৰবোৰ দুয়ো মূৰত স্থাপন কৰা হয়। পিষ্টন ফ্ৰেমটো খাঁজৰ মাটিৰ মাজেৰে পাৰ হৈ পিষ্টন আৰু নিউমেটিক চিলিণ্ডাৰ হেডক একেলগে সংযোগ কৰে। পিষ্টনটো শ্বাংজিৰ সৈতে সংযুক্ত কৰা হয়, যাৰ ফলত শ্বাংজিত স্থাপন কৰা এক্টিভেটৰটোক পাৰস্পৰিক গতি লাভ কৰিবলৈ ড্ৰাইভ কৰা হয়।
গ্ৰীপাৰৰ কামৰ নীতি আৰু ব্যৱহাৰৰ পদ্ধতি বায়ুচালিত চিলিণ্ডাৰ
গ্ৰীপাৰৰ কামৰ নীতি বায়ুচালিত চিলিণ্ডাৰ: দুটা পিষ্টনৰ ক্ৰিয়াৰ জৰিয়তে প্ৰতিটো পিষ্টনক এটা ৰোলাৰ আৰু এটা হাইপাৰবলিক ডিস্কৰ দ্বাৰা এটা বায়ুচালিত আঙুলিৰ সৈতে সংযোগ কৰা হয়, যাৰ ফলত এটা বিশেষ ড্ৰাইভ ইউনিট গঠন হয়। কিগং লাভ কৰিবলৈ আঙুলিবোৰ সদায় অক্ষীয়ভাৱে কেন্দ্ৰৰ ফালে গতি কৰে, আৰু প্ৰতিটো আঙুলিয়ে স্বতন্ত্ৰভাৱে গতি কৰিব নোৱাৰে। যদি আঙুলিটো বিপৰীত দিশত গতি কৰে তেন্তে পূৰ্বতে সংকোচিত পিষ্টনটো এক্সজেষ্ট অৱস্থাত থাকে, আনহাতে আনটো পিষ্টন চাপত থাকে।
গ্ৰীপাৰৰ ব্যৱহাৰ পদ্ধতি আৰু সাৱধানতা বায়ুমণ্ডলীয় চিলিণ্ডাৰ (বায়ু গ্ৰীপাৰ)
এয়াৰ গ্ৰীপাৰ আৰু আনুষংগিক বস্তু স্থাপন কৰাৰ সময়ত থ্ৰেডযুক্ত ফাষ্টনিঙৰ টৰ্ক অনুমোদিত পৰিসৰৰ ভিতৰত হ’ব লাগে। আঙুলিত আনুষংগিক বস্তু স্থাপন কৰাৰ সময়ত আঙুলিত কোনো ধৰণৰ প্ৰতিৰোধ ক্ষমতা প্ৰয়োগ নকৰিব।
২) ক্লেম্পিং পইণ্ট আৰু এক্সটেনচন H ৰ দূৰত্ব L বায়ুচালিত গ্ৰীপাৰে নিৰ্ধাৰণ কৰা অনুমোদিত পৰিসৰৰ ভিতৰত থাকিব লাগে যাতে আঙুলিবোৰে অত্যধিক টৰ্ক বহন কৰিব নোৱাৰে আৰু ইয়াৰ আয়ুস হ্ৰাস পায়।
যেতিয়া বায়ুচালিত গ্ৰীপাৰে ৱৰ্কপিচটো ধৰি ৰাখে, তেতিয়া ৱৰ্কপিছৰ মাত্ৰিক ভুল আৰু মেগনেটিক চুইচৰ মেগনেটিক টেপ বিবেচনা কৰিলে, নিৰ্বাচিত খোলা আৰু বন্ধ কৰা ষ্ট্ৰ’কৰ এটা নিৰ্দিষ্ট ক্ষমতা থাকিব লাগে।
সমান্তৰাল গ্ৰীপাৰৰ ক্লেম্পিং বলৰ বৈশিষ্ট্য বায়ুচালিত চিলিণ্ডাৰ
যেতিয়া গ্ৰীপাৰটো ক্লেম্প কৰা হয়, তেতিয়া ই পৃষ্ঠৰ সংস্পৰ্শত থাকে। মুকলি হ’লে খোলাৰ দূৰত্ব থাকে। এই খোলাৰ দূৰত্ব গাঁথনিগত ডিজাইনৰ ওপৰত নিৰ্ভৰ কৰি ভিন্ন হয় আৰু সাধাৰণতে ৪ মিলিমিটাৰৰ পৰা ২০ মিলিমিটাৰৰ ভিতৰত থাকে, যাক সৰু খোলাৰ দূৰত্ব বোলা হয়। ডাঙৰ খোলাৰ দূৰত্বৰ পৰিসৰ ২০মিমিৰ পৰা ১০০মিমি। বায়ুচালিত গ্ৰীপাৰটো এৰি দিয়াৰ সময়ত খোলাৰ দূৰত্বৰ বাবে, যদি ই ক্লেম্পিঙৰ সময়ত এটা নিৰ্দিষ্ট ক্লেম্পিং দূৰত্ব গতি কৰে, তেন্তে দুয়োটাৰ মাজৰ পাৰ্থক্য ১ মিলিমিটাৰৰ পৰা ৩ মিলিমিটাৰলৈ হ্ৰাস কৰিব লাগিব।
গ্ৰীপাৰ বাছনি কৰাৰ সময়ত নিউমেটিক চিলিণ্ডাৰ, বিভিন্ন মডেলৰ ক্লেম্পিং বল বেলেগ বেলেগ।
