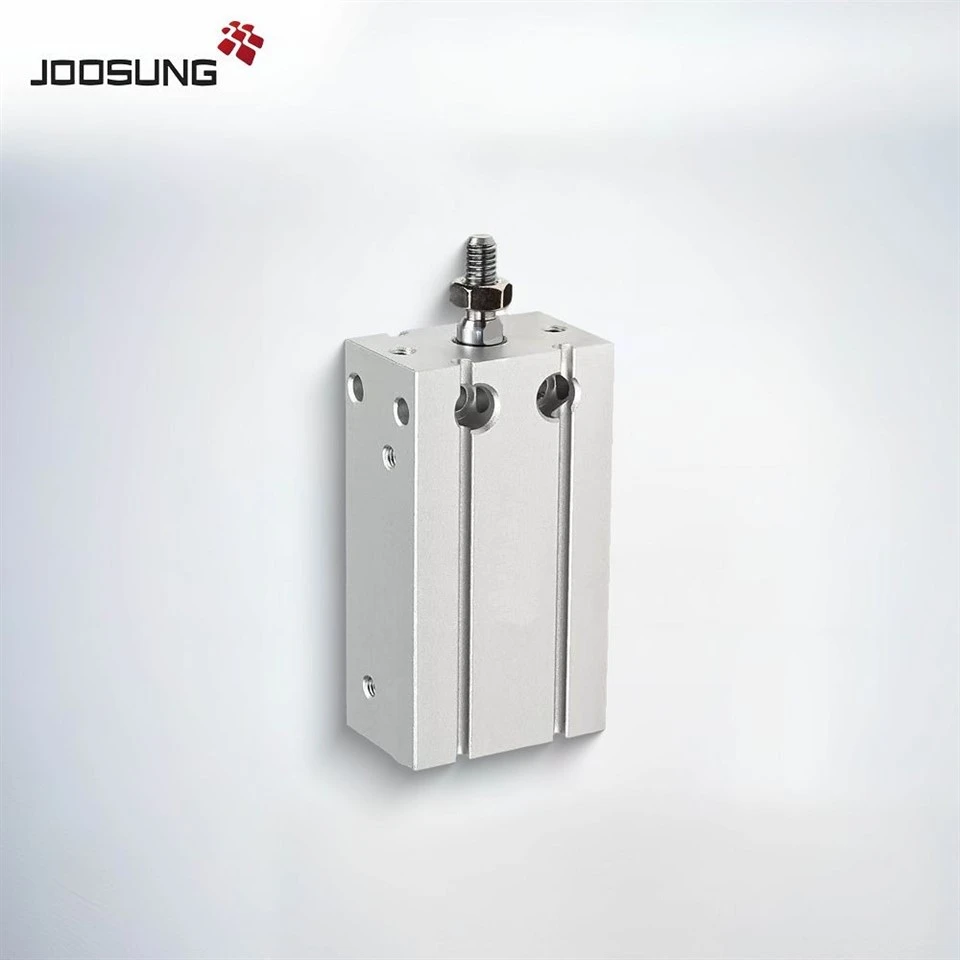

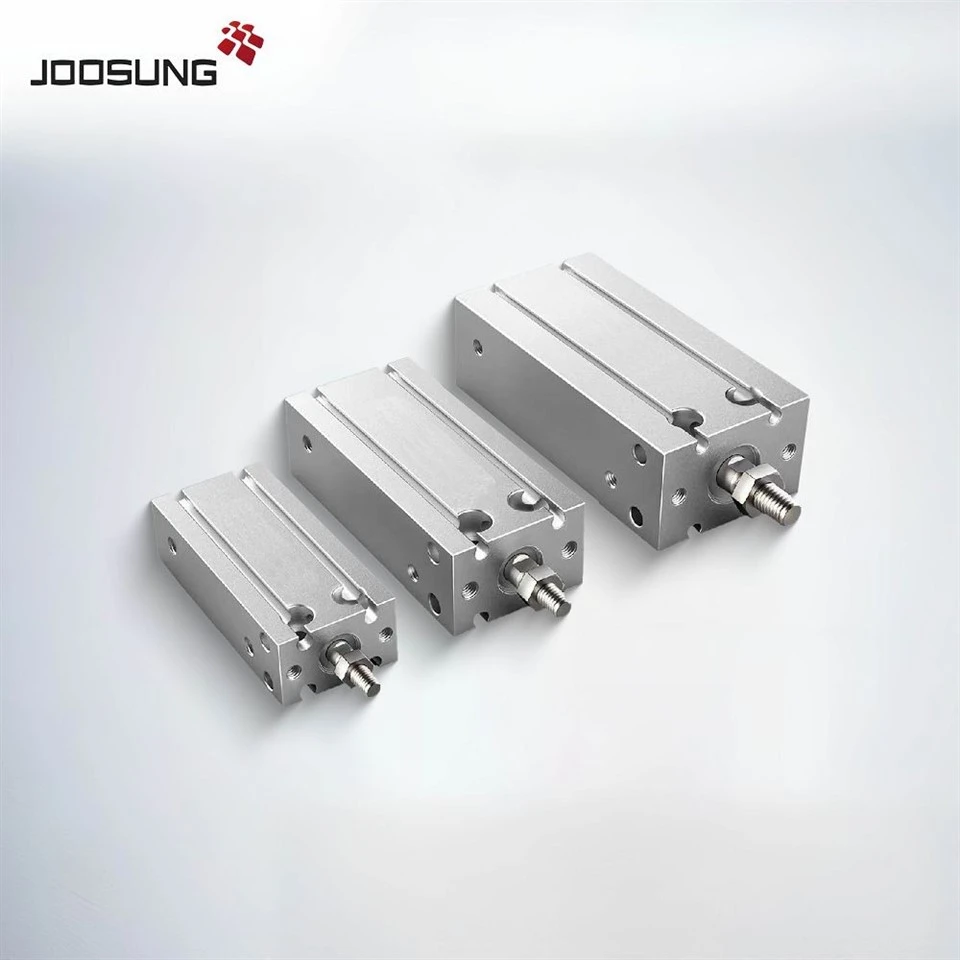

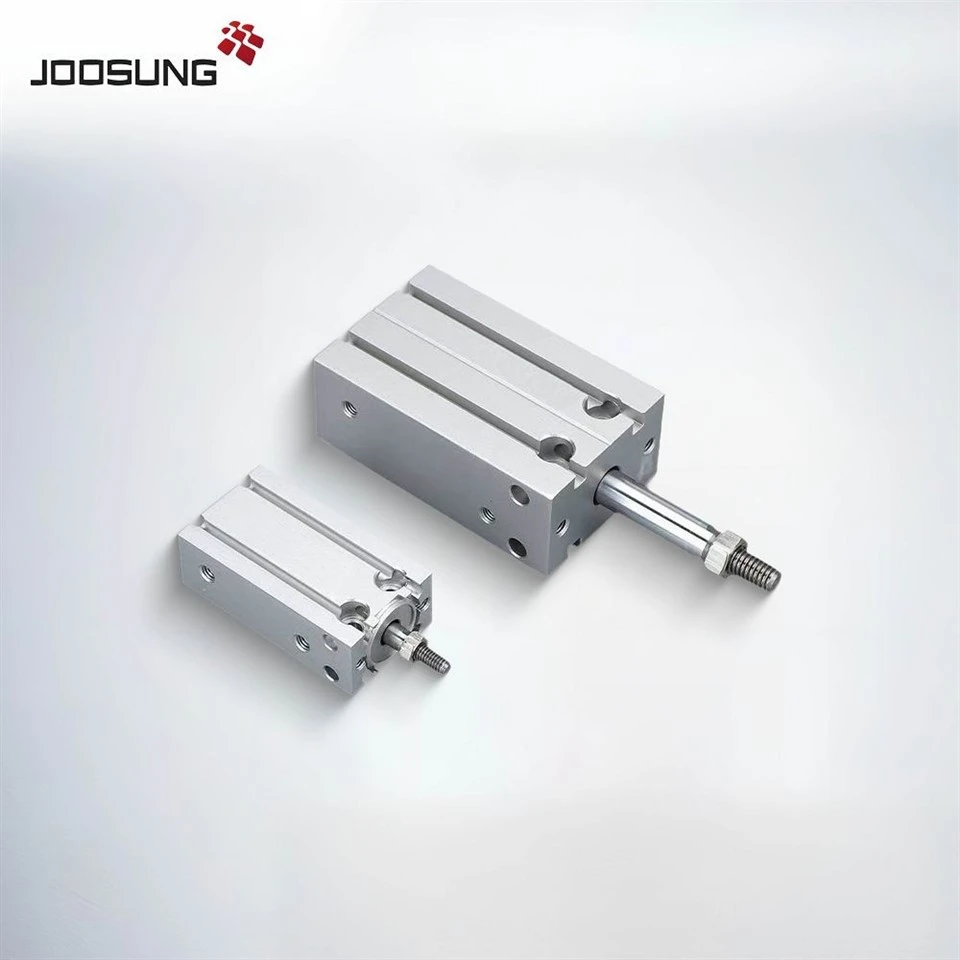

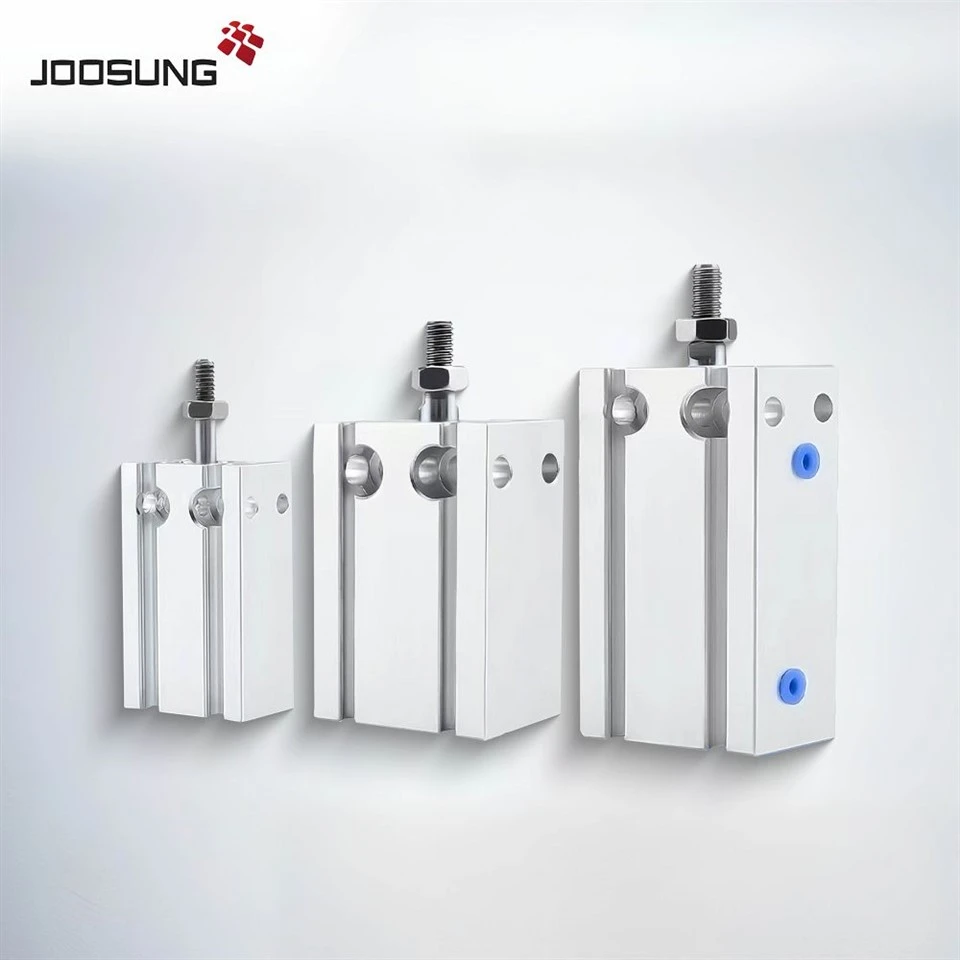

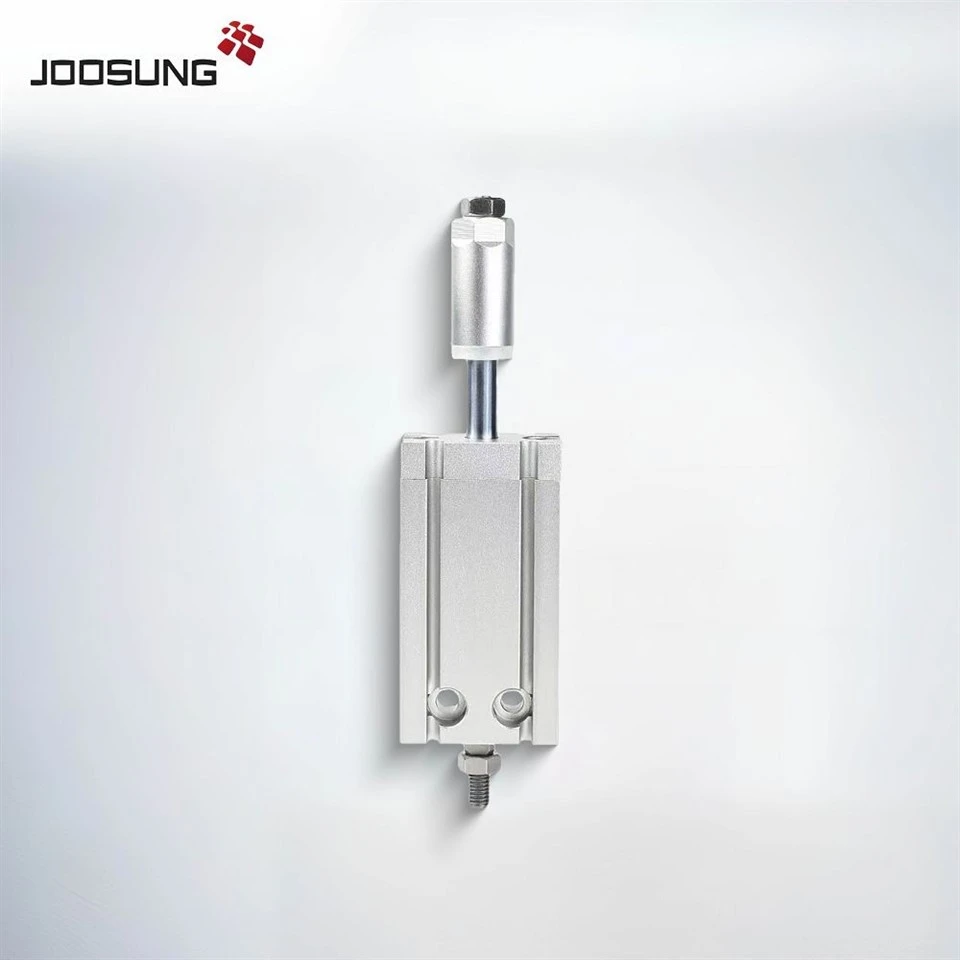

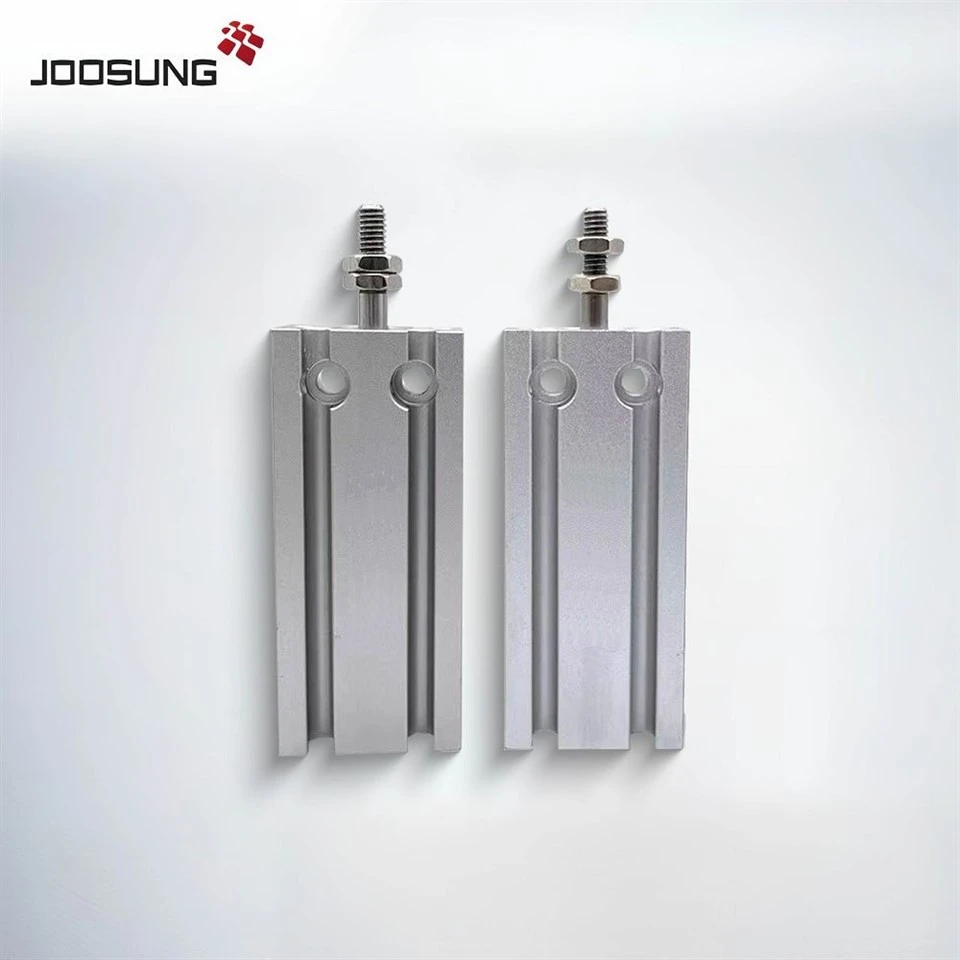

THE THE THE THE THECDU ছিৰিজ কমপেক্ট বায়ুমণ্ডলীয় চিলিণ্ডাৰবিশেষভাৱে অভিযন্তা কৰা হৈছেটাইট স্থান প্ৰয়োগয'ত স্থাপনৰ গভীৰতা আৰু ওজন অতি জটিল। বৈশিষ্ট্যযুক্ত এটাShort stroke and ultra-slim profile, এই চিলিণ্ডাৰৰ বাবে আদৰ্শলঘু, উচ্চ-গতিৰ কাৰ্য্যসমূহকমপেক্ট স্বয়ংক্ৰিয়কৰণ ব্যৱস্থাত।
ইয়াৰডাইৰেক্ট-মাউন্ট বডি, চেন্সৰৰ বাবে সংহত গাইড খাঁজ, আৰুৰক্ষণাবেক্ষণ-বিনামূলীয়া নিৰ্মাণইয়াক এটা go-ইলেক্ট্ৰনিক সমাবেশ লাইন, পৰীক্ষণ মেচিন, ৰবটিক্স, আৰু পিক-আৰু-.
আকাৰৰ সৈতেφ6mm ৰ পৰা Φ25mm, আৰু 50mm লৈকে ষ্ট্ৰ'ক, CDU শৃংখলাই প্ৰদান কৰেসীমিত স্থানত সুস্থিৰ আৰু সঠিক পৰিৱেশন. SMC CDU ৰ দৰে গোলকীয় মানদণ্ডৰ সৈতে বিনিময়যোগ্য, ইয়াক OEMs ৰ বাবে কাষ্টমাইজড বিকল্পসমূহতো উপলব্ধ।
|
CDU Series বায়ুচালিত চিলিণ্ডাৰ কেনেকৈ অৰ্ডাৰ কৰিব |
|||||||
|
Cu |
6 |
TN |
30 |
D |
|||
|
CDU: চুম্বক |
ব'ৰৰ আকাৰ |
পৰ্ট থ্ৰেডৰ ধৰণ |
ষ্টেণ্ডাৰ্ড ষ্ট্ৰোক |
কাৰ্য কৰা |
|||
|
6,10 |
Nil |
M5x0.8 |
⌀6,⌀10,⌀16,⌀20,⌀25 |
⌀6,⌀10,⌀16 |
5 10 15 20 25 30 |
D:ডাবল অভিনয় |
|
|
15,20 |
আৰ চি ১/৮ |
⌀32 |
⌀20,⌀25,⌀32 |
5 10 15 20 25 30 40 50 |
|||
|
25,32 |
TN |
NPT 1/8 |
⌀32 |
||||
|
TF |
G 1/8 |
⌀32 |
|||||
দ্ৰুত আৰু নিখুঁত চুটি-ষ্ট্ৰ'ক গতিৰ বাবে এটা কমপেক্ট এয়াৰ চিলিণ্ডাৰ বিচাৰিছেনে?
THE THE THE THE THECDU Series বায়ুমণ্ডলীয় চিলিণ্ডাৰ1.1 ত পৰিৱেশন কৰিবলৈ নিৰ্মাণ কৰা হৈছে।টাইট স্পেচ আৰু ফাষ্ট চাইকেল.
বোৰ, ষ্ট্ৰ'ক, আৰু মাউন্টৰ বাবে উপলব্ধ OEM সমৰ্থন
CAD ফাইলসমূহ আৰু নমুনা সমৰ্থন
মূল্য নিৰ্ধাৰণ, লিড টাইম, আৰু বিশদ ডাটাশ্বীটৰ বাবে আজিয়েই আমাৰ সৈতে যোগাযোগ কৰক!
|
পণ্যৰ বিশেষত্বসমূহ |
||||||||
|
Bore(mm) |
6 |
10 |
16 |
20 |
25 |
32 |
||
|
কাৰ্য্যকৰী মাধ্যম |
পৰিষ্কাৰ বায়ু(40μm ফিল্টাৰেচন) |
|||||||
|
অভিনয়ৰ ধৰণ |
ডাবল অভিনয়/একক অভিনয় |
|||||||
|
Min Pressure |
ডাবল অভিনয় |
একক পিষ্টন ৰড |
0.12 |
0.06 |
0.05 |
|||
|
(এমপিএ) |
ডাবল পিষ্টন ৰড |
0.15 |
0.1 |
0.08 |
||||
|
|
ডাবল পিষ্টন ৰড |
0.18 |
0.13 |
0.11 |
||||
|
|
একক অভিনয় |
মানদণ্ড |
0.2 |
0.15 |
0.13 |
|||
|
|
নন-ঘূৰোৱা |
0.23 |
0.18 |
0.16 |
||||
|
সৰ্বোচ্চ চাপ |
0.7mpa |
|||||||
|
কৰ্ম উষ্ণতা |
৫~৬০ ডিগ্ৰী |
|||||||
|
কুশ্বন প্ৰকাৰ |
ৰবৰৰ কুশ্বন |
|||||||
|
ষ্ট্ৰোক টোলাৰেন্স(মি.মি.) |
±0.1 |
|||||||
|
লুব্ৰিকেচন |
প্ৰয়োজনীয় নহয় |
|||||||
|
সংস্থাপন |
বিনামূলীয়া |
|||||||
|
নন-ঘূৰোৱা সঠিকতা |
±0.8 ডিগ্ৰী |
±0.5 ডিগ্ৰী |
||||||
|
পোৰ্টৰ আকাৰ |
M5x0.8 |
G1/8 |
||||||
|
ছিৰিজ মডেল |
উপলব্ধ মডেল |
|
CDU6 Series |
চিডিইউ৬-৫ডি, চিডিইউ৬-১০ডি, চিডিইউ৬-১৫ডি, চিডিইউ৬-২০ডি, চিডিইউ৬-২৫ডি, চিডিইউ৬-৩০ডি |
|
CDU10 Series |
CDU10-5D, CDU10-10D, CDU10-15D, CDU10-20D, CDU10-25D, CDU10-30D |
|
CDU16 ছিৰিজ |
CDU16 -5D, CDU16 -10D, CDU16 -15D, CDU16 -20D, CDU16 -25D, CDU16-30D |
|
CDU20 Series |
CDU20 -5D, CDU20 -10D, CDU20 -15D, CDU20 -20D, CDU20 -25D, CDU20-30D, CDU20-40D, CDU20-50D, CDU20-50D |
|
CDU25 ছিৰিজ |
CDU25 -5D, CDU25 -10D, CDU25 -15D, CDU25 -20D, CDU25 -25D, CDU25-30D, CDU25-40D, CDU25-50D, CDU25-50D, |
|
CDU32 Series |
CDU32 -5D, CDU32 -10D, CDU32 -15D, CDU32 -20D, CDU32 -25D, CDU32-30D, CDU32-40D, CDU32-50D, CDU32-50D, CDU32-50D |
