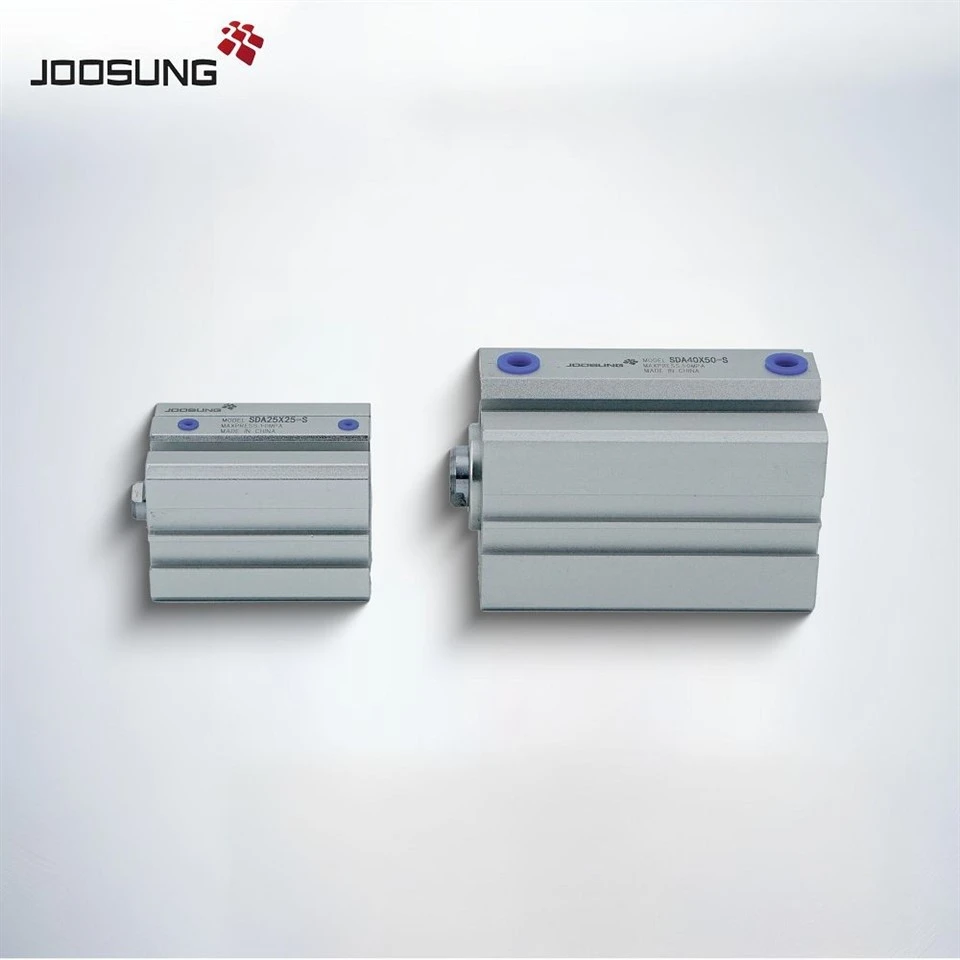

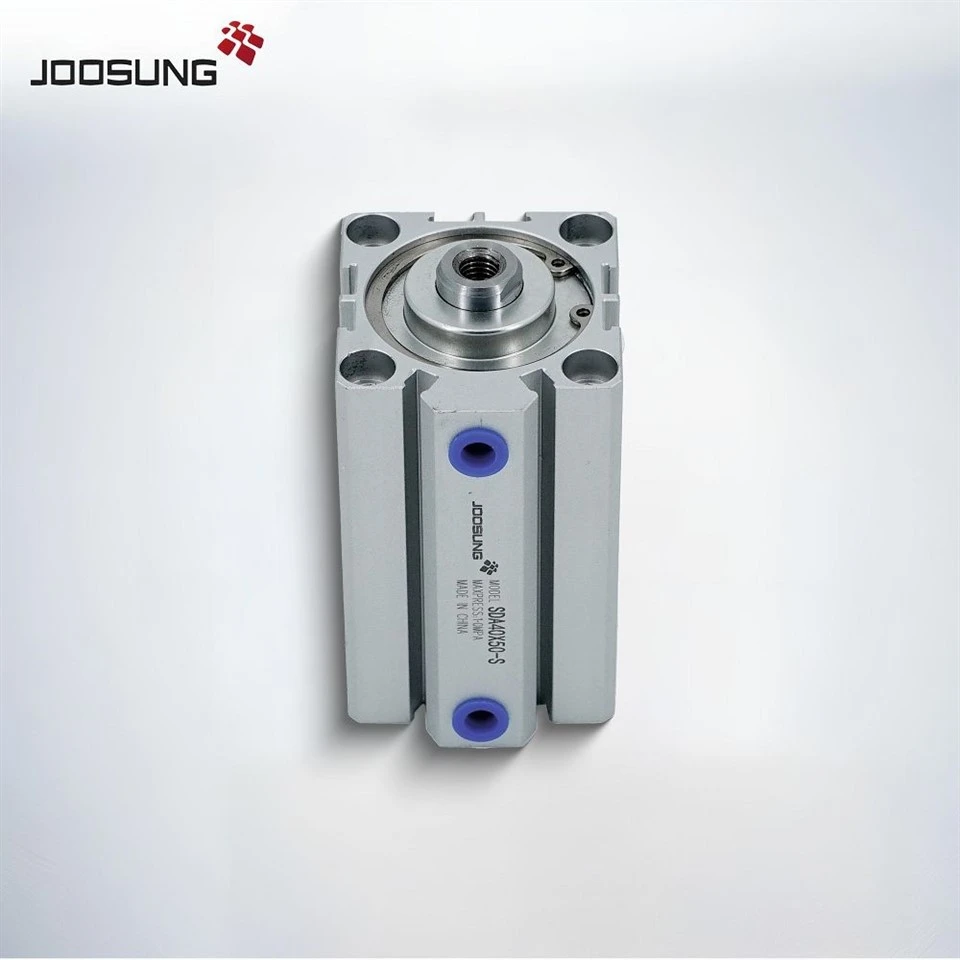

THE THE THE THE THESDA সিরিজ কম্পেক্ট বায়ুমণ্ডলীয় চিলিণ্ডাৰয'ত সংস্থাপন স্থান সীমিত কিন্তু নিৰ্ভৰযোগ্য ৰৈখিক গতিৰ প্ৰয়োজন হয় তেনে প্ৰয়োগৰ বাবে ডিজাইন কৰা হৈছে। পাতল প্ৰফাইল আৰু চুটি ষ্ট্ৰ'কৰ বৈশিষ্ট্যযুক্ত ইয়াক কমপেক্ট অটোমেচন মেচিনত ব্যাপকভাৱে ব্যৱহাৰ কৰা হয়।
উচ্চ-শক্তিৰ এলুমিনিয়াম মিশ্ৰণ আৰু Airtac-সুসংগত মাত্ৰাসমূহৰ সৈতে নিৰ্মিত, SDA চিলিণ্ডাৰে সমৰ্থন কৰেডাবল-অভিনয় কাৰ্য্যপ্ৰামাণিক হিচাপে, একক-অভিনয়, চুম্বকীয়ভাৱে সংযুক্ত, আৰু ডাবল-শ্বাফ্ট প্ৰকাৰৰ বাবে বিকল্পৰ সৈতে। ইয়াৰ কমপেক্ট গঠনে শক্তিশালী আউটপুট বল আৰু সুস্থিৰ কাৰ্য্যকলাপ বজাই ৰাখি মেচিনৰ ফুটপ্ৰিণ্ট যথেষ্ট হ্ৰাস কৰে।
ব'ৰ আকাৰৰ সৈতে12mm ৰ পৰা 100mm ৰ পৰাআৰু ষ্ট্ৰ'কৰ পৰা5mm ৰ পৰা 100mm ৰ পৰা, SDA ছিৰিজে উচ্চ-ডেনচিটি অটোমেচন লেআউটৰ বাবে এটা বহুমুখী নিৰ্বাচন প্ৰদান কৰে।
|
SDA Series বায়ুচালিত চিলিণ্ডাৰ কেনেকৈ অৰ্ডাৰ কৰিব |
|||||
|
S |
DA |
20 |
30 |
30 |
S |
|
মডেল |
ব'ৰৰ আকাৰ |
Cylinder স্ট্রোক |
এডজাষ্টেবল ষ্ট্ৰ'ক |
চুম্বক |
|
|
ডি এ:কম্পেক্ট চিলিণ্ডাৰ(ডাবল অভিনয়) |
12 16 20 25 32 40 50 63 80 |
এই ক'ড নাই |
খালী:উন্নত চুম্বক অবিহনে |
||
|
SA:Compact Cylinder(souble acting push) |
12 16 20 25 32 40 50 63 |
S:উগনিতৰ সৈতে |
|||
|
TA:compact cylinder(souble acting pull) |
|||||
|
দেউতা:কম্পেক্ট চিলিণ্ডাৰ(ডাবল ৰড) |
12 16 20 25 32 40 50 63 80 |
||||
|
DAJ:কম্পেক্ট চিলিণ্ডাৰ(এডজাষ্টেবল ষ্ট্ৰ'ক) |
10 20 30 40 50 75 100 |
||||
এটা প্ৰয়োজনস্থান-সঞ্চয় চিলিণ্ডাৰকম্পেক্ট অটোমেচন সঁজুলিৰ বাবে?
THE THE THE THE THESDA Series Compact Cylinderএটা পাতল ফৰ্ম ফ্যাক্টৰত শক্তিশালী পৰিৱেশন প্ৰদান কৰে, উচ্চ-ডেনচিটি সংস্থাপনসমূহৰ বাবে নিখুঁত।
আজিয়েই আমাৰ সৈতে যোগাযোগ কৰকবিশদ নিৰ্দিষ্টকৰণ, CAD অংকন, আৰু এটা স্বনিৰ্বাচিত উদ্ধৃতিৰ বাবে!
|
স্পেচিফিকেশন |
||||||||||
|
আমনি লগা |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
গতি প্যাটার্ন |
একক ক্ৰিয়া এক্সট্ৰুচন ধৰণ একক ক্ৰিয়াৰ অংকন-প্ৰকাৰত |
- |
||||||||
|
ডাবল একচন |
||||||||||
|
কাৰ্য্যকৰী মাধ্যম |
বতাহ |
|||||||||
|
কাম কৰা-চাপ |
ডাবল একচন:10-9.0 kgf/cm2 একক ক্ৰিয়া:2.0-9.0 kgf/cm2 |
|||||||||
|
চাপ প্ৰতিৰোধ নিশ্চিত কৰা |
১০.৫ কিলোগ্ৰাম/চে.মি. |
|||||||||
|
কাৰ্য্যকৰী উষ্ণতা |
০-৭০ ডিগ্ৰী |
|||||||||
|
অপাৰেটিং স্পীড ৰেঞ্জ |
ডাবল একচন:30~500 মিমি/ছেকেণ্ড |
৩০~৩৫০ মিলিমিটাৰ/ছেকেণ্ড |
৩০~২৫০ মিলিমিটাৰ/ছেকেণ্ড |
|||||||
|
একক ক্ৰিয়া:১০০-৫০০ মিলিমিটাৰ/ছেকেণ্ড |
- |
|||||||||
|
যৌথ পাইপ ব'ৰ |
M5×0.8 |
G1/8 |
G1/4 |
G3/8 |
||||||
|
ছিৰিজ মডেল |
উপলব্ধ মডেল |
|
SDA12 ছিৰিজ |
SDA12X5S, SDA12X10S, SDA12X15S, SDA12X20S, SDA12X25S, SDA12X30S, SDA12X35S, SDA12X40S, SDA12X45S, SDA12X50S, SDA12X55S,SDA12X60S |
|
SDA16 ছিৰিজ |
SDA16X5S, SDA16X10S, SDA16X15S, SDA16X20S, SDA16X25S, SDA16X30S, SDA16X35S, SDA16X40S, SDA16X45S, SDA16X50S, SDA16X55S,SDA16X60S |
|
SDA20 ছিৰিজ |
SDA20X5S, SDA20X10S, SDA20X15S, SDA20X20S, SDA20X25S, SDA20X30S, SDA20X35S, SDA20X40S, SDA20X45S, SDA20X50S, SDA20X55S,SDA20X60S |
|
SDA25 Series |
SDA25X5S, SDA25X10S, SDA25X15S, SDA25X20S, SDA25X25S, SDA25X30S, SDA25X35S, SDA25X40S, SDA25X45S, SDA25X50S, SDA25X55S, SDA25X60S |
|
SDA32 Series |
SDA32X5S, SDA32X10S, SDA32X15S, SDA32X20S, SDA32X25S, SDA32X30S, SDA32X35S, SDA32X40S, SDA32X45S, SDA32X50S, SDA32X55S, SDA32x60s, SDA32x65s, SDA32x70s, SDA32x75s, SDA32x80s |
|
SDA40 Series |
SDA40X5S, SDA40X10S, SDA40X15S, SDA40X20S, SDA40X25S, SDA40X30S, SDA40X35S, SDA40X40S, SDA40X45S, SDA40X50S, SDA40X55S, SDA40x60s, SDA40x65s, SDA40x70s, SDA40x75s, SDA40x80s |
|
SDA50 Series |
SDA50X5S, SDA50X10S, SDA50X15S, SDA50X20S, SDA50X25S, SDA50X30S, SDA50X35S, SDA50X40S, SDA50X45S, SDA50X50S, SDA50X55S, SDA50x60s, SDA50x65s, SDA50x70s, SDA50x75s, SDA50x80s |
|
SDA63 ছিৰিজ |
SDA63x5S, SDA63x10s, SDA63x15S, SDA63x20s, SDA63x25s, SDA63x30s, SDA63x35S, SDA63x40s, SDA63x45S, SDA63X5SDA, SDA63x50S, SDA63x45S, SDA63x55S, SDA63x45S, SDA63x45S, SDA63x45S, SDA63x45S, SDA63x45S, SDA63x45S, SDA63x45S, SDA63x45S, SDA63x45S, SDA63x45S, SDA63x45S, SDA63x45s SDA63x60s, SDA63x65s, SDA63x70s, SDA63x75s, SDA63x80s |
|
SDA80 Series |
SDA80x5S, SDA80x10s, SDA80x15s, SDA80x20s, SDA80x25s, SDA80x30s, SDA80x35s, SDA80x40s, SDA80x45s, SDA80x50x50x50x50x50s, SDA80x50x50s, SDA80x50x50x50x50x50x50x50x50x50x50x50x50x50x50x50x50x50x50x50x50x50x50x50x50x50sda SDA80x60s, SDA80x65s, SDA80x70s, SDA80x75s, SDA80x80s |
